Tableau de commande VL801D - Balboa

Le clavier VL801D de l'équipementier Balboa est compatible avec tous les boîtiers de la marque dont la terminaison est DZ, tels que les modèles GS501DZ, GS510DZ, GS520DZ, et GS523DZ. Bien que compatible avec plusieurs boîtiers, cette version avec deux boutons pompes et un bouton blower est généralement utilisée avec les boîtiers GS510DZ, GS520DZ, et GS523DZ. Sur le GS523DZ, la troisième pompe est contrôlée par le même bouton que la pompe 2 grâce à un câble en Y installé sur la carte d'extension du boîtier.

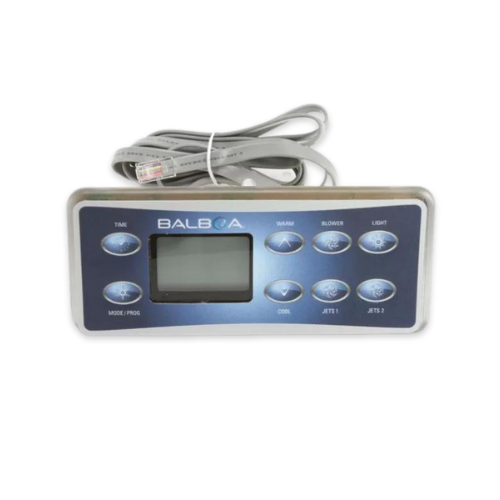

Le clavier VL801D comporte 8 touches et intègre un écran LCD affichant la température, des messages de maintenance, et des codes d'erreurs. L'autocollant fourni est la version générique proposée par Balboa, ce qui n'a aucune incidence tant que les fonctions des touches correspondent.

Tableau de commande BALBOA VL801D

Changement de mode

Les systèmes Balboa sont équipés de plusieurs modes : Standard (Std / St), Économie (Ecn, Eco, Ec), et Veille (Slp, SL). Pour changer de mode avec ce clavier, appuyez sur la touche Warm (ou Cool) puis sur Mode.

Dimensions

• Dimensions du clavier (mm): 188 x 84
• Zone nécessaire pour l'encastrement dans la coque (mm): 162 x 58
• Longueur du câble (cm): 213 avec embout RJ45 à 8 fils. Un câble d'extension pour clavier série VL est disponible si nécessaire.
