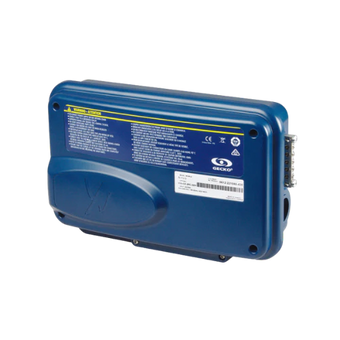

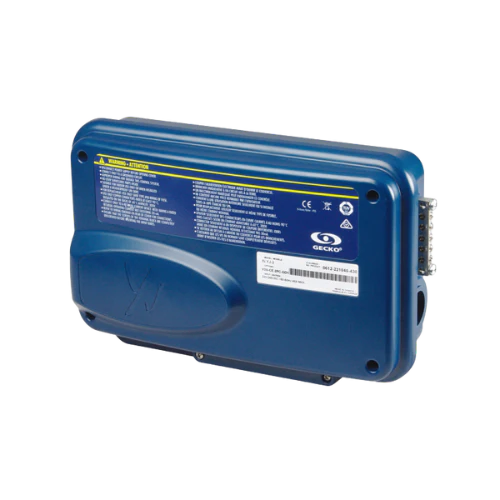

Boîtier de Commande Gecko in.yj-3-V3

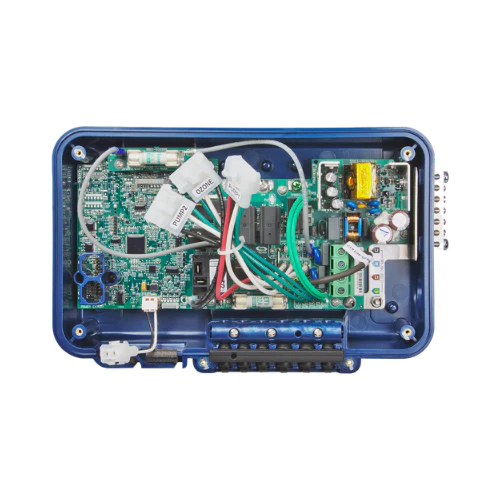

Le système de contrôle Gecko in.yj-3-V3, successeur de la version V2, est particulièrement adapté aux spas de petite taille. Il conserve les principales fonctionnalités de son prédécesseur, tout en offrant davantage de configurations possibles. De plus, des indicateurs LED ont été ajoutés à la carte pour faciliter le diagnostic des pannes, et le système d’éclairage in.mix 300 a été intégré directement sur la carte principale.
Caractéristiques et Fonctionnalités
Le boîtier in.yj-3-V3 se connecte à un réchauffeur heat.wav.yj et dispose de trois relais permettant de contrôler différents composants du spa (d’où le “3” dans son nom).
Attention : une pompe bi-vitesse utilise deux relais, ce qui signifie qu’elle est considérée comme deux composants distincts.
Voici les configurations les plus courantes :
- Une pompe bi-vitesse et une pompe mono-vitesse ou un blower
- Une pompe de circulation et une pompe bi-vitesse
- Une pompe de circulation et deux pompes mono-vitesse
- Une pompe de circulation, une pompe mono-vitesse et un blower
Une pompe de circulation peut également être associée à trois pompes mono-vitesse (ou deux pompes mono-vitesse et un blower), à condition qu’elle fonctionne en continu, 24 heures sur 24.
Connectiques et Accessoires
Quelle que soit la configuration choisie, le boîtier comprend également :
- Une prise 12V DC pour l’éclairage
- Une prise 230V pour un ozonateur
- Une sortie auxiliaire 230V, souvent utilisée pour un système audio
- Un port principal pour clavier, ainsi qu’un port de communication pour connecter un clavier auxiliaire(compatibilité avec in.k120, in.stik et in.touch2).
Installation et Configuration
Le système est conçu pour être facile à configurer, avec un menu de sélection des options prédéfinies. En cas de doute sur la configuration à choisir, contactez-nous pour obtenir plus d’informations.
Le boîtier, compact et polyvalent, peut même être monté en position verticale si nécessaire.
Compatibilité Claviers
Claviers principaux compatibles :
in.k8, in.k35, in.k200, in.k300, in.k336, in.k450, in.k500, in.k600 (interface simplifiée uniquement), in.k800, in.k1000, in.k2001
Clavier auxiliaire compatible :
in.k120
Alimentation électrique
Le système in.yj-3-V3 est livré préconfiguré en monophasé. Il peut cependant être reconfiguré en alimentation double, permettant de répartir les composants du spa sur deux circuits distincts pour équilibrer la charge électrique.
Pour plus d’informations, référez-vous au manuel d’utilisation ou contactez-nous avant de finaliser votre commande.
Dimensions du Boîtier
- Largeur : 308 mm
- Hauteur : 186 mm
- Profondeur : 96 mm
